外夾式超聲波流量計換能器安裝Z法、V法比較
發布時間：2024-11-27 08:44:04

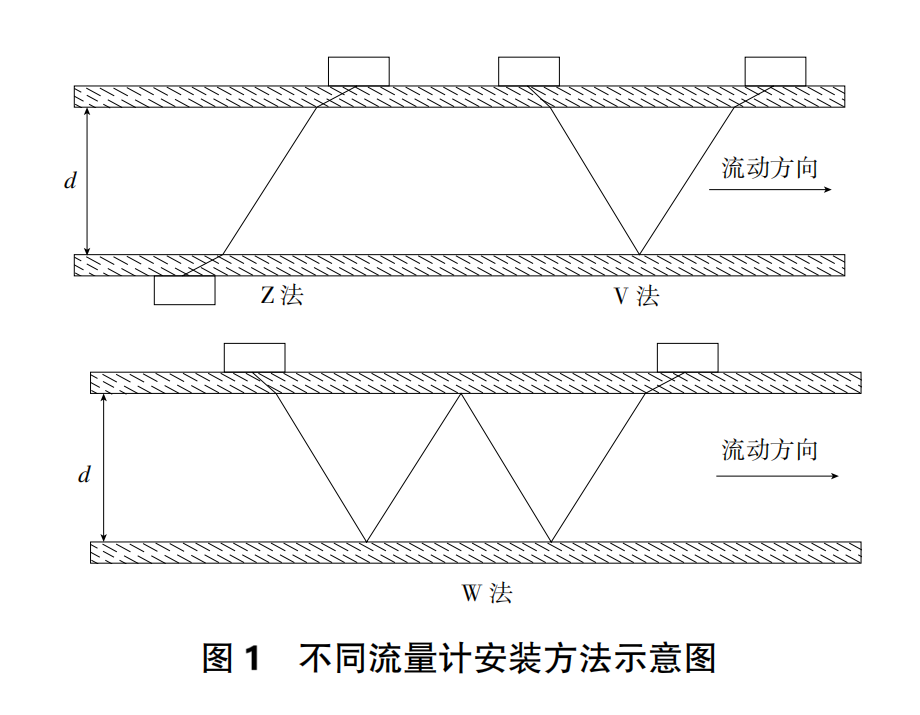

外夾式超聲波流量計流量計換能器安裝時一般分為Z法、V法和W法（W法與V法原理相似），傳播路徑如圖1所示。
Z法聲波傳播途徑中沒有聲波反射，只有折射，聲波傳播過程中，功率損耗較小，測量信號強度大。V法和W法較為類似，聲波傳播易受到管道內壁附著物或內襯的影響，導致功率降低，傳播信號弱，影響正常測量。
V法在管道上部安裝時，如果管道不滿管、有空氣，聲波兩次或多次經過空氣和管道內液體傳播，聲波功率消耗極大，很容易檢測不到聲波信號。雖然管道內有液體流動，被檢表可能也有流量顯示，但管道內介質不滿管，即使有微弱信號，測量結果也不準確。Z法在管道上、下部安裝時與V法相似，不滿管時信號弱、測量不準確。Z法側面安裝時，聲波是單一路徑傳播，信號強度較大，但在管道內介質不滿管時，仍可能獲得較強信號，雖然測得介質流速正確，但根據測量原理計算得到的流量有較大偏差。
當遇到管道表面粗糙、涂層較為復雜的情況時，功率較小的換能器聲波不易穿透管道，無法檢測到信號，此時可根據管道的大小選擇功率合適的換能器。
