雷達液位計提供疊加了HART的4-20mA輸出信號,同時也提供數字式現場總線傳輸方式。在油品罐區計量系統中,罐區計量信號通過雷達液位計的現場總線傳輸?shù)娇刂葡到y(tǒng)?,F(xiàn)場總線能夠同時傳輸多個過程參數,大大地簡化了連接線路,降低了成本。而且在傳輸過程的同時,儀表的標識符和簡單的診斷信息也可一并傳送?,F(xiàn)場總線是雙向的,因此能夠在控制室對現場智能儀表進行標定、調整及運行診斷,甚至能夠在故障發生前進行預測。

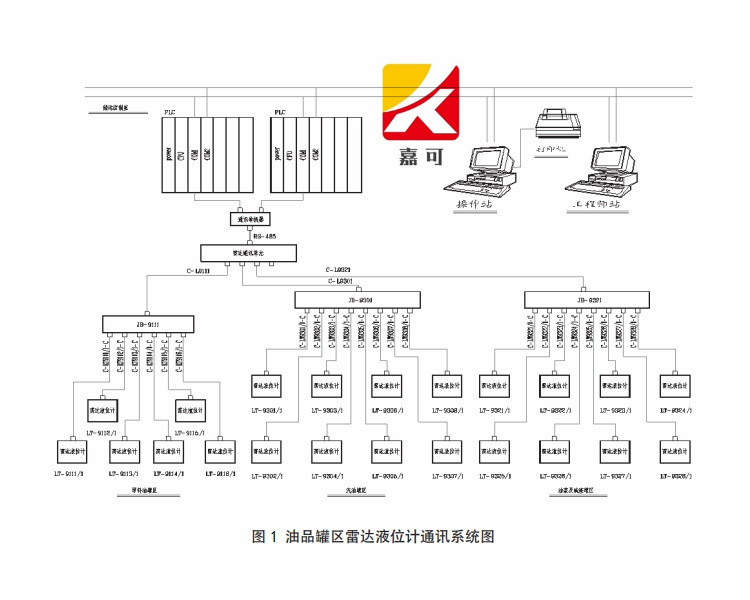

利用雷達液位計基于現場總線進行數據傳輸?shù)奶攸c(diǎn),為油品罐區構建起一個液位測量系統。雷達液位計通訊系統構成如圖1所示。采用雷達液位計進行液位測量的3個罐區通過3條現場總線與安裝在控制室內的雷達通訊單元通訊,再由雷達通訊單元通過RS-485總線與控制系統進行通訊,傳輸各儲罐液位的同時,還將溫度、壓力、密度等檢測信號通過雷達液位計準確無誤地傳輸?shù)娇刂葡到y(tǒng)中進行集中監測,實現了整個油品罐區的計量。
雷達液位計現場總線傳輸方式在工程實施中主要具有以下優點:
(1)采用現場總線網絡,解決了分布式油品儲罐的集中檢測問題,便于進行網絡化管理,使系統更加實用、穩定和可靠。
(2)數字傳輸方式,可以同時傳輸多個過程變量,極大地簡化了信號連接線路,節省了大量的電纜、保護套管、槽盒、橋架以及穿線盒等相應輔材,極大地降低了成本。
(3)接線簡單,如果需要增加現場儀表,只需就近并行掛接到原有的網絡上,無需鋪設至機柜室,既節省了電纜,降低了投資,也縮減了設計和安裝的工作量。
(4)工程實施更加方便,工程周期短,大大減少了工作量,降低了維護和安裝費用。
